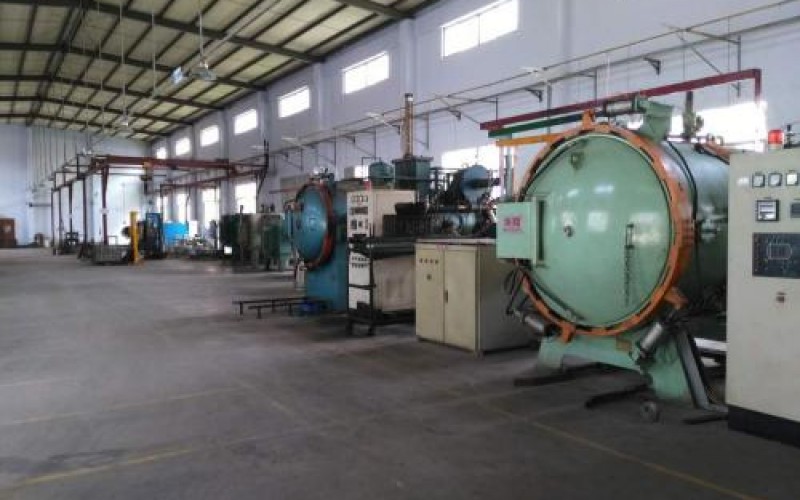

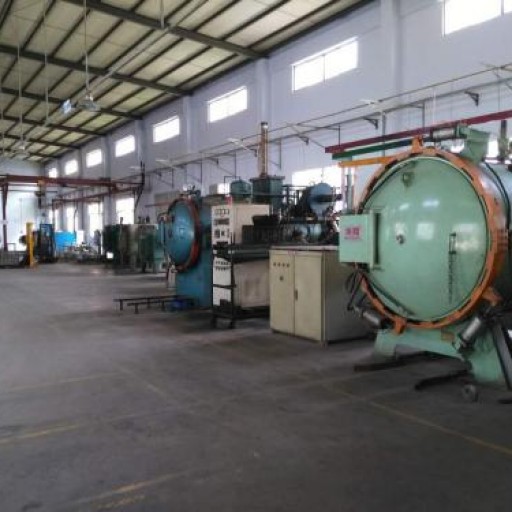

? ? 真空熱處理即真空技術(shù)與熱處理兩個專業(yè)相結(jié)合的綜合技術(shù)，是指熱處理工藝的全部和部分是在真空狀態(tài)下進行的。真空熱處理幾乎可實現(xiàn)全部熱處理工藝，如淬火、退火、回火、滲碳、滲鉻、氮化，在淬火工藝中可實現(xiàn)氣淬、油淬、硝鹽淬火、水淬等，它與普通熱處理相比較具有以下優(yōu)點。

? ? 1、不氧化、不脫碳、不增碳對工件內(nèi)部和表面有良好的保護作用

? ? 氧化使金屬表面失去金屬光澤，表面粗糙度增加，精度下降，并且鋼表面氧化皮往往是造成淬火軟點和淬火開裂的根源，氧化使鋼件強度降低，其他力學(xué)性能下降。而脫碳是指鋼在加熱時表面碳含量降低的現(xiàn)象。

? ? 一般情況下，鋼的氧化脫碳同時進行，脫碳層由于被氧化，碳含量降低會明顯降低鋼的淬火硬度、耐磨性、及疲勞性能，高速鋼脫碳會降低紅硬性。

? ? 而真空熱處理由于金屬是在一定的真空度下加熱，工件避免了與氧氣接觸，工件沒有氧化，無脫碳，可以得到光亮的表面及較好的熱處理質(zhì)量，同時在真空狀態(tài)下，也不會發(fā)生還原反應(yīng)，也就不會發(fā)生增碳現(xiàn)象。從下面工件表面添加保護劑后與真空淬火時的金相圖比較，可較明顯看到真空熱處理的優(yōu)勢所在。

? ? 40Cr滲碳后淬火、回火處理，馬氏體3級，殘余奧氏體2級，少量顆粒狀碳化物1級，表層及次表層馬氏體組織粗細有別。

? ? 40Cr真空淬火組織為中碳馬氏體以及少量黑色條狀回火馬氏體。加熱均勻，表面無氧化脫碳。

? ? 2、提高整體機械性能、脫氣和促進金屬表面的凈化作用

? ? 真空對液態(tài)金屬有明顯的除氣效果，對固態(tài)金屬中溶解的氣體也有很好的排除作用。金屬中最有害的氣體是氫。采用真空加熱時，可使金屬和合金中的氫迅速降至最低程度，消除氫脆，從而提高材料的塑性、韌性和疲勞強度，提高了工件的整體機械性能。金屬和合金在真空中加熱時，如果真空度低于相應(yīng)氧化物的分解壓力，這種氧化物就會發(fā)生分解，形成的游離氧立即被排出真空室，使金屬表面質(zhì)量，進一步改善，甚至使表面達到活化狀態(tài)，起到凈化作用。

? ? 3、工件變形小

? ? 一般來說，被處理的工件在爐內(nèi)靠熱輻射加熱，內(nèi)外溫差較小，熱應(yīng)力小，因而決定了真空熱處理工藝處理的零件變形小，同時在真空下加熱和在真空下淬火，自動完成，避免了熱態(tài)下工件在空氣中的搬運（鹽浴處理及氣氛保護處理雖在絕氧的環(huán)境里加熱，但仍在空氣或含有氧分子的淬火介質(zhì)中完成淬火），減少了人為加工變形。如Cr12MoV材質(zhì)的滾絲輪，分別真空熱處理和鹽浴處理，真空熱處理比鹽浴處理變形量小70%，產(chǎn)品合格率高。

? ? 4、可減少工件含金元素揮發(fā)性

? ? 真空熱處理能在可控氣氛下加熱和真空淬火，從而減少了工件含金元素揮發(fā)性,保證了工件的熱處理質(zhì)量。

? ? 5、其他

? ? 真空熱處理爐熱效率高,可實現(xiàn)快速升溫和降溫；穩(wěn)定性和重復(fù)性好。工作環(huán)境好，操作安全，沒有污染和公害

? ? 1.真空熱處理可以實現(xiàn)無氧化，無脫碳，無滲碳加熱。

? ? 2.具有脫脂除氣等功能，從而達到表面光亮凈化的效果。

? ? 3.零件經(jīng)真空熱處理后，畸變小，質(zhì)量高。

? ? 4.基本上沒有公害。

? ? 5.真空加熱爐可以在較高的溫度下工作。一些化學(xué)熱處理，如滲碳、滲氮、滲鉻、滲硼等，以及多元共滲速度快，省時，效率高。

? ? 真空熱處理是真空技術(shù)與熱處理技術(shù)相結(jié)合的一種新型熱處理技術(shù)。真空熱處理所處的真空環(huán)境是指低于大氣壓的氣氛環(huán)境，包括低真空、中真空、高真空和超高真空。真空熱處理實際上屬于氣氛控制熱處理。真空熱處理是指熱處理過程的全部和部分在真空狀態(tài)下進行。真空熱處理可以實現(xiàn)幾乎所有常規(guī)熱處理都可以涉及的熱處理過程，但熱處理質(zhì)量大大提高。與常規(guī)熱處理相比，真空熱處理可以實現(xiàn)無氧化、無脫碳、無滲碳，去除工件表面的磷屑，起到脫脂除氣的作用，從而達到表面光亮凈化的效果。

文章來源：http://m.625195.com
